塑胶件结构设计之柱子和孔的设计

　　在做塑胶产品设计时，两产品相装配所用到的螺丝柱和孔是必不可少的，以下是一些关于产品合壳螺丝柱及孔位的技术资料。

　　1.1 柱子的问题

　　a. 设计柱子时，应考虑胶位是否会缩水。

　　b. 为了增加柱子的强度，可在柱子四周追加加强筋。加强筋的宽度参照图1。

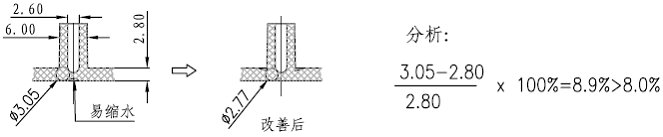

　　 柱子的缩水的改善方式见如图1、图2所示：改善前柱子的胶太厚，易缩水；改善后不会缩水。

　　

图1

　　

　　

图2

　　1.2 孔的问题

　　a. 孔与孔之间的距离，一般应取孔径的2倍以上。

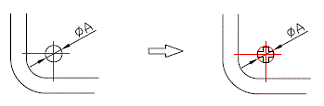

　　b. 孔与塑件边缘之间的距离，一般应取孔径的3倍以上，如因塑件设计的限制或作为固定用孔，则可在孔的边缘用凸台来加强。

　　

　　

图3

　　

c. 侧孔的设计应避免有薄壁的断面，否则会产生尖角，有伤手和易缺料的现象。

　　

　　

图4

　　1.3 “减胶”的问题

图5

　　2、螺丝柱的设计

　　2.1 通常采取螺丝加卡扣的方式来固定两个壳体，螺丝柱通常还起着对PCB板的定位作用。

　　2.2 用于自攻螺丝的螺丝柱的设计原则是为：其外径应该是Screw外径的2.0~2.4倍。设计中可以取：螺丝柱外径=2×螺丝外径；螺柱内径（ABS，ABS+PC）=螺丝外径-0.40mm；螺柱内径（PC）=螺丝外径-0.30mm或-0.35mm（可以先按0.30mm来设计，待测试通不过再修模加胶）；两壳体螺柱面之间距离取0.05mm。

　　

　　

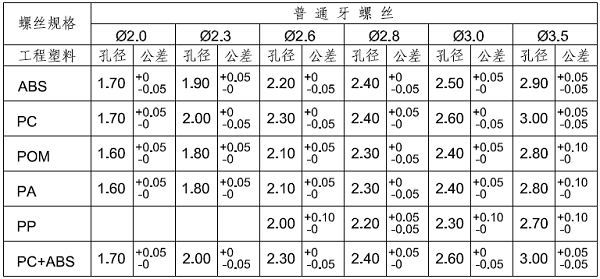

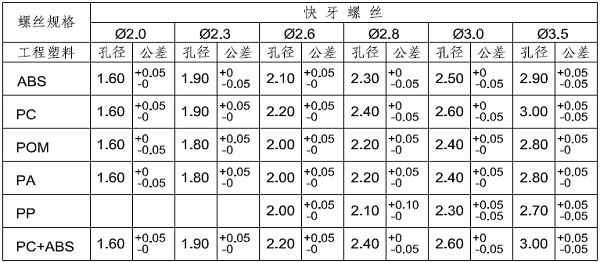

2.3不同材料、不同螺丝的螺丝柱孔设计值如表1、表2所示。

　　

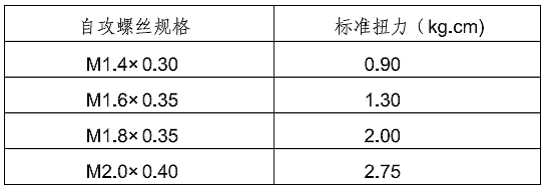

　　2.4常用自攻螺丝装配及测试（10次）时所要用的扭力值，如表3所示。
