热处理件结构设计

　　壁厚均匀图 例 说 明

　　

不合理

　　

　　



　　

合理

　　 改进后，较厚结构处增加了工艺孔，零件厚度均匀;改进后，通孔结构，零件厚度均匀

　　不合理

　　


　　合理

　　 改变了孔的位置和数量，零件厚度均匀;避免危险尺寸或太薄的边缘。薄边不可避免时，应热处理后加工

　　不合理

　　 合理 孔与零件边缘，及孔与孔相距太近，热处理变形很大。应保证一定的距离，前者小于1.5倍的孔径，后者大于1倍的孔径 避免尖角结构 图 例 说明

　　不合理

　　 合理 改进后，零件的交接处设计成较大的圆角或倒角，并有（5～8）mm不能淬硬

　　不合理

　　合理

　　 为避免锐边尖角热处理时不融化或过热，在槽或孔应有（2～3）mm的倒角;改进后截面过渡设计成圆角或圆锥，零件形状变化平缓 采用封闭、对称结构 图 例 说明

　　不合理

　　 合理 一端有凸缘的薄壁套类零件渗碳后会变形成喇叭口，改为对称结构变形减小;零件结构尽量采用对称结构，以减小变形 开口形零件淬火变形很大。可在机械加工后，开口处做成封闭结构(保留一小部分材料或用铜焊联结)，热处理后再切开

　　不合理

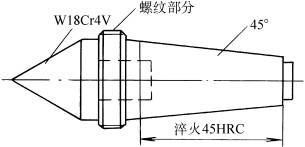

　　 合理 改进后，加上了横梁，增加了刚度，热处理变形减少 组合结构 图 例 说明 原为整体结构的顶尖，整体淬火，常出现裂纹。改进后，采用组合结构，顶尖用W18CrV钢，尾部用45钢，用过盈联结。既解决开裂，又节省价昂的钢材
