模锻件结构设计：钢件最小幅板厚度

　　模锻件结构设计:钢件最小幅板厚度

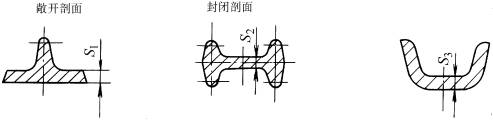

模锻件在分模面 上的投影面积/cm2 钢与合金钢钛合金 铝合金 镁合金 MB2 MB15 S1 S2 S1 S2 S1 S2 S1 S2 ≤25 1.5 2 1.5 2 1.5 2 1.5 2 ＞25～50 2 3 2 2.5 2 2.5 2 3 ＞50～100 3 4 3 3 2.5 3 3 4 ＞100～200 4 5 4 4 3 4 4 5 ＞200～400 5 6 5 6 4 5 5 6 ＞400～800 6 8 6 8 6 6 6 6 ＞800～1000 8 10 8 8 8 8 8 10 ＞1000～1250 10 12 8 10 8 10 — — ＞1250～1600 12 14 9 11 — — — — ＞1600～2000 14 16 10 12 — — — — ＞2000～2500 16 18 11 14 — — — — ＞2500～3150 18 20 12 16 — — — — ＞3150～4000 20 22 13 18 — — — — ＞4000～5000 22 24 14 18 — — — — ＞5000～6300 — — 15 20 — — — — 注：当锻造热强钢时腹板厚度应按钢增加30％。
