手机结构设计规范

　　

第一章总体结构设计

　　

一、手机总体尺寸长、宽、高的确定

　　

（一） 宽度（W）计算：

　　

宽度一般由LCD、主板、电池三者之一决定。

　　

1、LCD决定宽度W1：

　　

　　

W1 =A+2（2+0.5）=A+5

　　

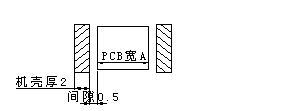

2、主板PCB决定宽度W2：

　　

　　

W2 =A+2（2+0.5）=A+5

　　

3、电池决定宽度W3：

　　

　　

此为常规方案

　　

W3=A+2（0.3+0.7+0.5+1）=A+5

　　

W3=A+2（0.3+0.7+0.5+1）=A+5

　　

　　

此为手机变窄方案

　　

W3=A+2（0.3+1）=A+2.6

　　

然后比较W1、W2、W3的大小，其中值最大的为手机的宽度。

　　

（二）、厚度（H）计算：

　　

1、直板手机厚度（H）：

　　

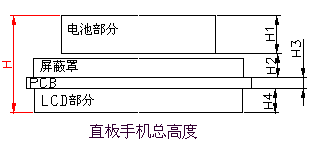

（1）、直板手机的总厚度H：

　　

　　

直板手机厚度H由以下四部分组成：

　　

①电池部分厚度H1；

　　

②电池与PCB板间的厚度H2；

　　

③PCB板厚度H3；

　　

④LCD部分厚度H4。

　　

（2）、电池部分厚度H1：

　　

　　

H1=A1+1.1

　　

（3）、电池与PCB板间的厚度H2：

　　

H2=屏蔽罩高度A+标签0.2+与电池部分的间隙0.2=A+0.4。

　　

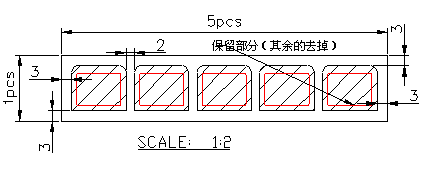

（4）、PCB的厚度H3：

　　

手机的PCB板的长度大于80时，H3=1，否则PCB板易翘曲变形；

　　

手机的PCB板的长度小于80时，H3=0.8。

　　

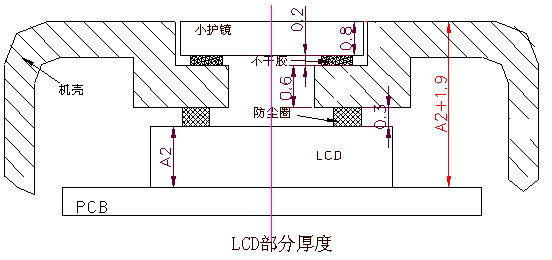

（5）、LCD部分厚度H4：

　　

　　

H4=A2+1.9[yao_page]

　　

2、翻盖手机（翻盖上装有LCD）厚度H：

　　

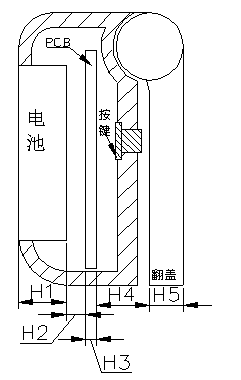

（1）、翻盖手机（装有LCD）的总厚度H：

　　

　　

H=H1+H2+H3+H4+H5

　　

翻盖手机的厚度H由以下五部分组成：

　　

①电池部分厚度H1；

　　

②电池与PCB板间的厚度H2；

　　

③PCB板厚度H3；

　　

④PCB板与LCD部分的厚度H4；

　　

⑤LCD部分（即翻盖）的厚度H5。

　　

（2）、电池部分厚度H1：

　　

电池部分厚度与直板手机相同，参考直板手机的计算方法。

　　

（3）、电池与PCB板间的厚度H2：

　　

电池与PCB板间的厚度与直板手机相同，参考直板手机的计算方法。

　　

（4）、PCB板厚度H3：

　　

PCB板的厚度与直板手机相同，参考直板手机的计算方法。

　　

（5）、PCB板与LCD部分（即翻盖）间的厚度H4：
