电流互感器的原理和接线图，明白啦！

　　电流互感器的作用：从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

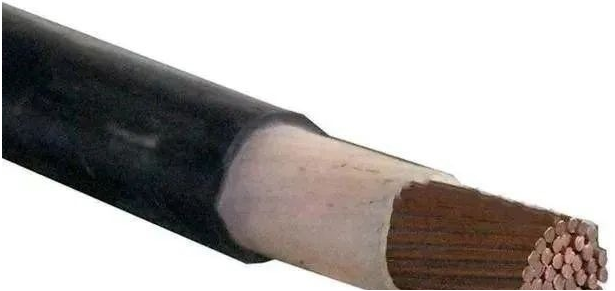

　　举例说明：比如说现在有一条非常粗的电缆，它的电流非常大。如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。由于它非常粗，电流非常大，需要规格很大的电流表。但是实际上是没有那么大的电流表，因为电流仪表的规格都5A以下。那怎么办呢？这时候就需要借助电流互感器了。

　　先选择合适的电流互感器，然后把电缆穿过电流互感器。这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

　　我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。

　　01 测量用电流互感器接线方法

　　测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

　　（1）普通电流互感器接线图

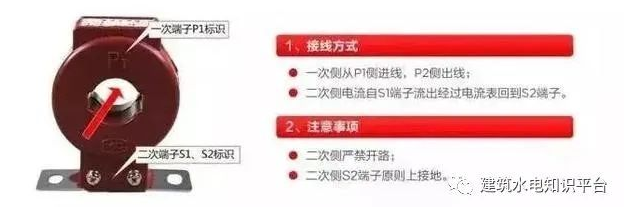

　　电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

　　电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

　　注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

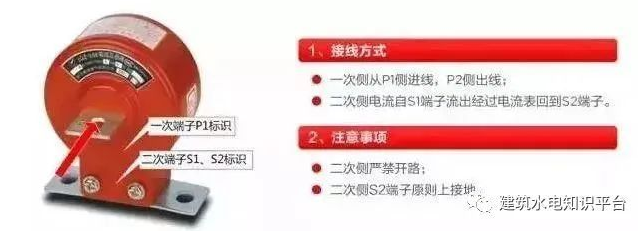

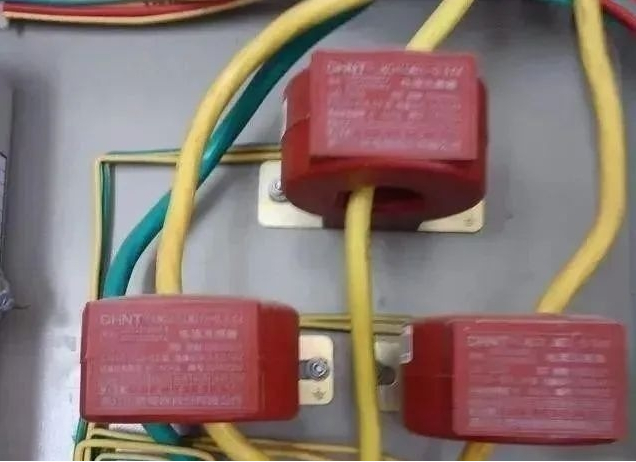

　　（2）穿心式电流互感器接线图

　　穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

　　02 电流互感器接线图

　　电流互感器接线总体分为四个接线方式：

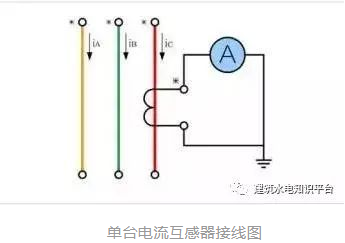

　　（1）单台电流互感器接线图

　　只能反映单相电流的情况，适用于需要测量一相电流的情况。

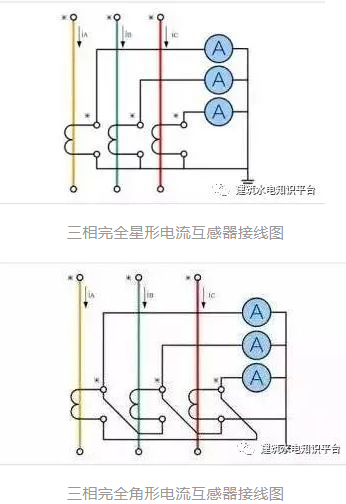

　　（2）三相完全星形接线和三角形接线形式电流互感器接线图

　　三相电流互感器能够及时准确了解三相负荷的变化情况。

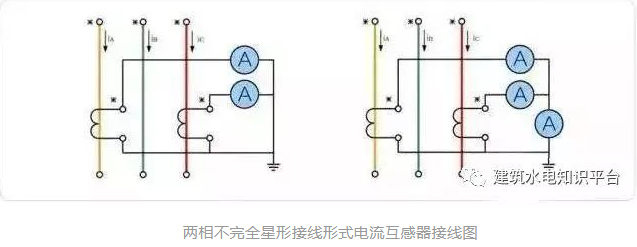

　　（3）两相不完全星形接线形式电流互感器接线图

　　在实际工作中用得最多，但仅限于三相三线制系统。它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

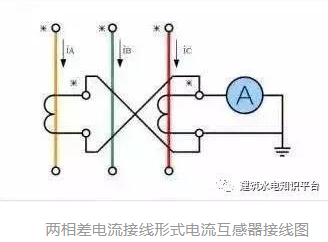

　　（4）两相差电流接线形式电流互感器接线图

　　也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

　　（5）其它接线方式

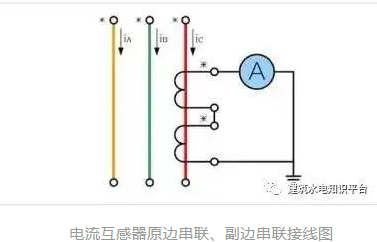

　　1）原边串联、副边串联

　　电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。

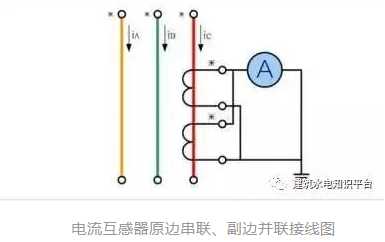

　　2）原边串联、副边并联

　　电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

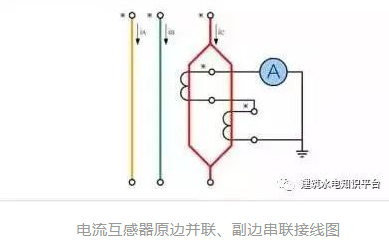

　　3）原边并联、副边串联

　　电流互感器原边并联、副边串联接线图如下所示，串并联后效果：互感器变比增大一倍，二次额定负荷增大一倍。

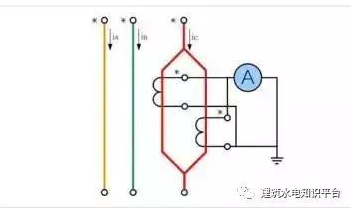

　　4）原边并联、副边并联

　　电流互感器原边并联、副边并联接线图如下所示，并联后效果：互感器变比不变，二次额定负荷增大一倍。

　　03 互感器选择

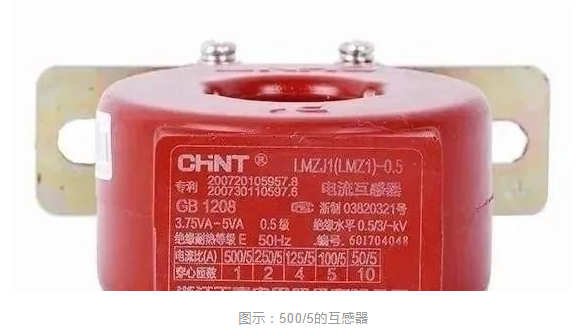

　　根据线路（电缆）的额定电流来选择电流互感器电流比。

　　50/5的互感器一次线路（电缆）最大允许通过50A的电流；

　　100/5的互感器一次线路（电缆）最大允许通过100A的电流；

　　150/5的互感器一次线路（电缆）最大允许通过150A的电流；

　　以此类推....

　　在电工仪表中，指针在1/3--2/3量程之间精确度最高。为了保证测量精确度，仪表的量程应该比额定电流大1/3左右。如果一次线路（电缆）电流额定电流为100安，那么应该就应该选150/5的电流互感器。

　　注意事项：

　　（1）电流互感器在运行的过程中不允许开路，所以S1、S2线路上不允许接保险丝；

　　（2）为了防止电流互感器开路产生的高压，S1或者S2必须接地；

　　（3）国家规定，互感器二次侧（S1、S2）必须用2.5平方以上的铜线。
