一、干接点的定义
无源开关:具有闭合和断开的2种状态;2个接点之间没有极性,可以互换。
常见的干接点信号有:
1)各种开关如:限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等;
2)各种按键;
3)各种传感器的输出,如:环境动力监控中的传感器:水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器;
4)继电器、干簧管的输出;有干接点就有湿接点。
二、湿接点的定义
有源开关:具有有电和无电的2种状态;2个接点之间有极性,不能反接;
常见的湿接点信号有:
1)如果把以上的干接点信号,接上电源,再跟电源的另外一极,作为输出,就是湿接点信号;工业控制上,常用的湿接点的电压范围是DC0~30V,比较标准的是DC24V;AC110~220V的输出也可以是湿接点,尽管这样做比较少;
2) 把TTL电平输出作为湿接点,也未尝不可;一般情况下,TTL电平需要带缓冲输出的,例如:7407、245、244等,与VCC等构成回路;244、245也可以跟gnd构成回路;才能驱动远方的光耦。
3)NPN三极管的集电极输出和VCC;
4)达林顿管的集电极输出和VCC;
5) 红外反射传感器和对射传感器的输出;
三、在工业控制领域中,采用干接点的优点
1) 随便接入,降低工程成本和工程人员要求,提高工程速度
2) 处理干接点开关量数量多
3) 连接干接点的导线即使长期短路既不会损坏本地的控制设备,也不会损坏远方的设备
4) 接入容易,接口容易统一

四、无源信号

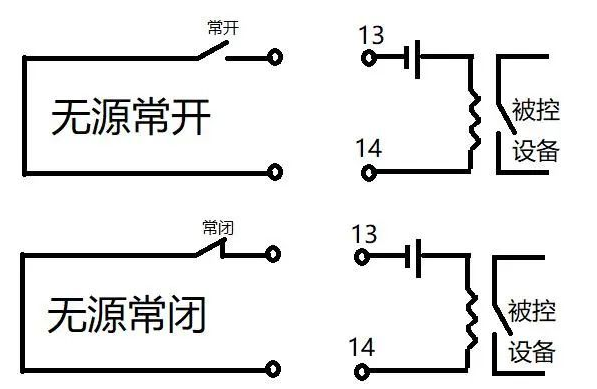

无源信号(干接点),分为两种:无源常开和无源常闭,如下图:
特点:不带电源,有一定容量的,消防系统中一般能承受DC30V/1A的电流,所有一般是接入到消防模块中。

五、有源信号

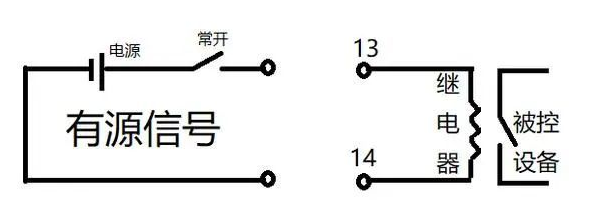

有源信号(湿接点),由电源加上一个开关组成如下图:

六、消防联动控制器
消防联动控制器向消防泵控制柜发出的信号:(湿接点)
联动触发信号(自动启动,总线) 和手动控制信号(手动启、停,专线),两种信号均为DC24V有源触点,消防信号中间继电器设于消防水泵控制箱内,满足GB50116-2013第4.1.1条,4.1.3条。
消防联动控制器接收的消防泵控制柜发出的信号:(干接点)
水泵的运行、故障信号,以无源触点形式发出,通过总线模块返回。
